Болид ШУЗ-RS

Описание Болид ШУЗ-RS

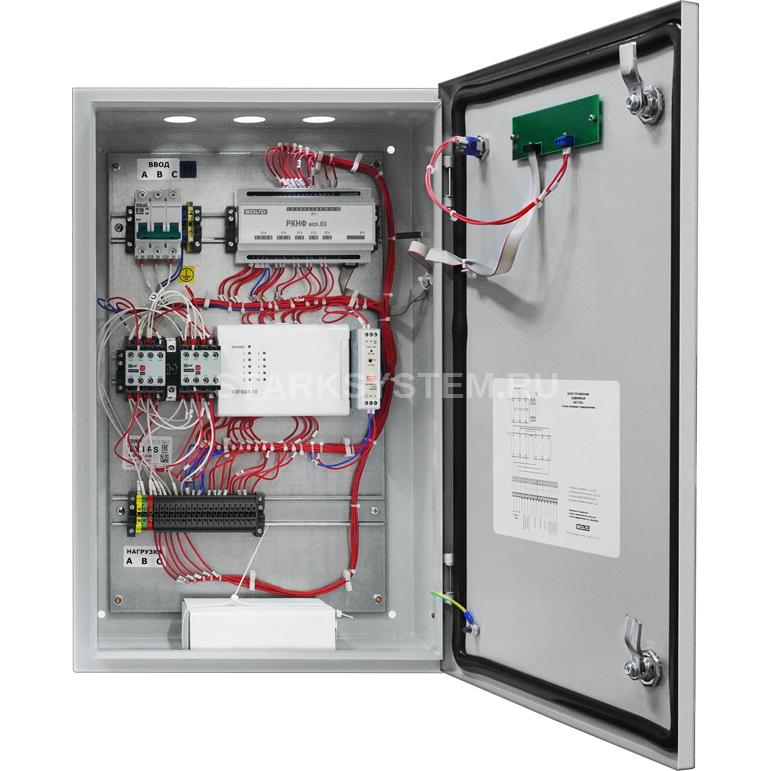

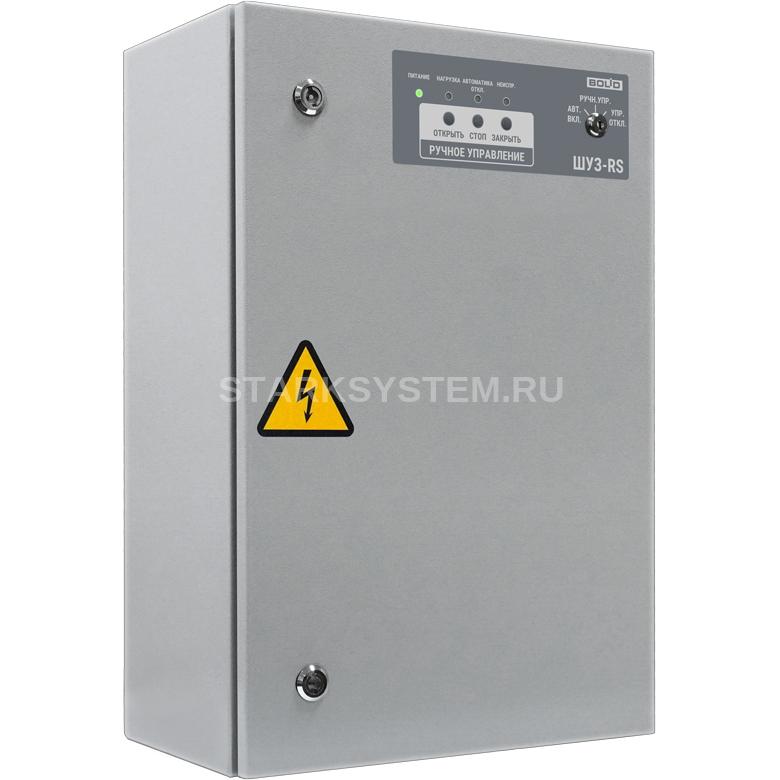

Блок управления задвижкой ШУЗ-RS

Блок управления задвижкой предназначен для работы в системах пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором электрозадвижки, рассчитанной на рабочее напряжение 380 В.

Особенности модели:

• Возможность работы в режимах ручного и автоматического управления
• В автоматическом режиме блок управляется подачей сигнала по интерфейсу RS-485 от пульта «С2000М» или от прибора приемно-контрольного и управления пожарный «Сириус»

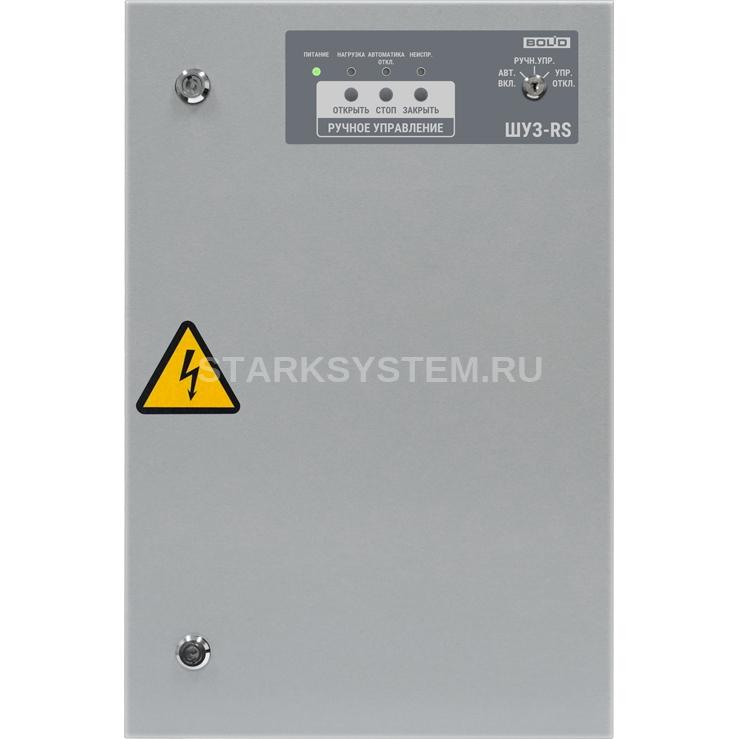

• В ручном режиме управляется кнопками на лицевой панели блока
• Имеет базовую конфигурацию, а также позволяет настраивать собственные конфигурационные параметры
• Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
• Контроль исправности цепей управления двигателем
• Контроль положения электрозадвижки
• Отображение режимов «Авария питания», «Автоматика откл.», «Двигатель включ.», «Неисправность» на встроенных световых индикаторах
• Передача сообщений по резервируемому интерфейсу RS-485 на пульт «С2000М» или АРМ «Орион Про» или прибор приемно-контрольный и управления пожарный «Сириус»

Технические характеристики Болид ШУЗ-RS

Наименование параметрА Значение параметра

Потребляемая мощность блока	не более 50 Вт
Количество управляемых двигателей	1
Номинальный коммутируемый ток	до 10 А
Мощность управляемого двигателя	до 4 кВт
Тип автоматического выключателя	3p 10A х-ка "С"
Габаритные размеры	не более 600×400×240 мм
Масса блока	не более 20 кг
Средний срок службы	10 лет

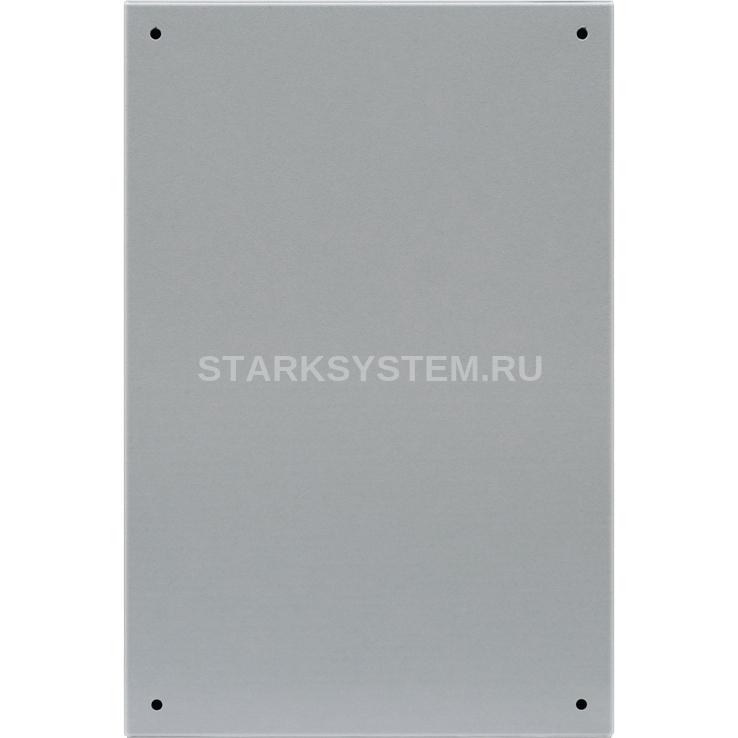

Тип монтажа	настенный навесной
Степень защиты оболочки	IР54
