Тахион ПБС-50/20 ВБ исп.88А

Код товара: 1458056

Розн. цена: 39 150 руб

Ваша цена: 37 193 руб

Заказ в 1 клик

Оборудование
адаптировано для
Российских условий

Гарантия до 10 лет
на все товары

Быстрая бесплатная
доставка по России

Описание

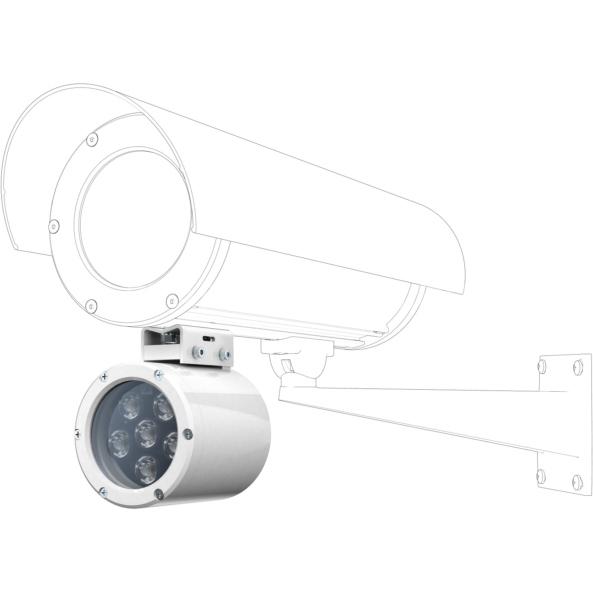

Описание Тахион ПБС-50/20 ВБ исп.88А

Прожектор инфракрасный периметровый взрывозащищенный ПБС-50/20 ВБ исп.88 А предназначен для освещения объектов в инфракрасном спектре в условиях недостаточной освещенности и в полной темноте в составе систем видеонаблюдения совместно с видеокамерами день/ночь во взрывоопасных зонах 1 и 2 (при классификации по зональному признаку) или взрывоопасных зонах классов В-1, В-1а, В-1г, где возможно образование взрывоопасных смесей категории IIА и IIВ групп Т1÷Т6 в соответствии с главой 7.3 «Правил устройства электроустановок» без какой-либо дополнительной защиты.

ПБС-50/20 ВБ исп.88 А выполнен в термокожухе ТГБ-4М Ex IIC исп.88 из алюминиевого сплава с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию.

ПБС-50/20 ВБ исп.88 А имеет функцию вкл. / выкл. по встроенному сенсору освещённости или извне по замыканию «сухого» контакта (контакт видеокамеры или контакт внешней цепи управления) на минус блока питания, функцию внешнего управления режимом день/ночь видеокамеры (при наличии данной опции у видеокамеры).

Прожекторы имеют защиту:

- от переполюсовки; - аварийное отключение входного напряжения при достижении температуры оболочки термокожуха +70 ºС.

Прожекторы имеют функции:

- включения/выключения от встроенного датчика освещённости; - включения/выключения «по команде» реле сигнализации и т.п.; - внешнего управления режимом «день/ночь» видеокамеры (при наличии у неё данной опции); - «антифары» – задержка выключения на 1 минуту при засветке датчика освещённости прожектора фарами автомобиля.

Прожектор выпускаются по техническим условиям ТУ 26.30.50-081-31006686-2019.

Прожекторы соответствуют:

- техническим требованиям – ГОСТ Р 51558; - требованиям безопасности – ГОСТ Р МЭК 60065; - требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3; - степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0; - климатическому исполнению – УХЛ1, 5 по ГОСТ 15150; - степени защиты – IP66/IP68 по ГОСТ 14254.

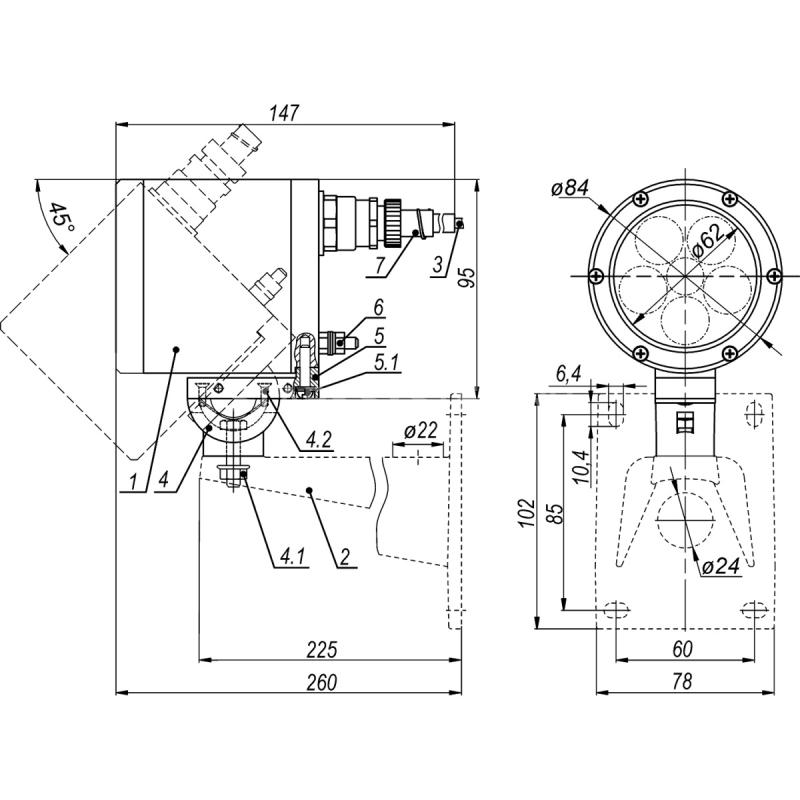

СОСТАВ, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ. УСТАНОВКА ПРОЖЕКТОРА НА КРОНШТЕЙН

1.	Прожектор инфракрасный периметровый взрывозащищенный	1 шт.
2.	Кронштейн КТ-220 (поставляется по отдельной заявке)	1 шт.
3.	Кабель питания/управления (4х0.5мм² L=1 м, другая длина под заказ, max 20м)	1 шт.
4	Шарнир	1 шт.
4.1	Гайка болта фиксации шарнира	1 шт.
4.2	Винты крепления шарнира	4 шт.
5.	Основание прожектора	1 шт.
5.1	Винт крепления основания прожектора	2 шт.
6.	Болт заземления	1 шт.
7.	Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм)	1 шт.
8.	Винт М4х8	4 шт.
9.	Шайба стопорная 4	4 шт.
10.	Скоба (для крепления к видеокамере)	1 шт.
11.	Болт М5х10	2 шт.
12.	Шайба стопорная 5	2 шт.
13.	Гайка М5	2 шт.
Комплект крепления к термокожухам ТГБ-4M Ex и ТГБ-4M Ex IIC (поставляется по отдельной заявке)
14.	Планка (поставляется по отдельной заявке)	2 шт.
15.	Винт М4х8 (поставляется по отдельной заявке)	4 шт.
16.	Шайба стопорная 4 (поставляется по отдельной заявке)	4 шт.
17.	Основание термокожуха (поставляется по отдельной заявке)	1 шт.

УСТАНОВКА ПРОЖЕКТОРА

УСТАНОВКА ПРОЖЕКТОРА НА ВИДЕОКАМЕРУ В ТЕРМОКОЖУХАХ ТГБ-4Г ЕХ, ТГБ-4Р ЕХ, ТГБ-4Г ЕХ IIC И ТГБ-4Р ЕХ IIC

УСТАНОВКА ПРОЖЕКТОРА НА ВИДЕОКАМЕРЫ ДРУГИХ ТИПОВ

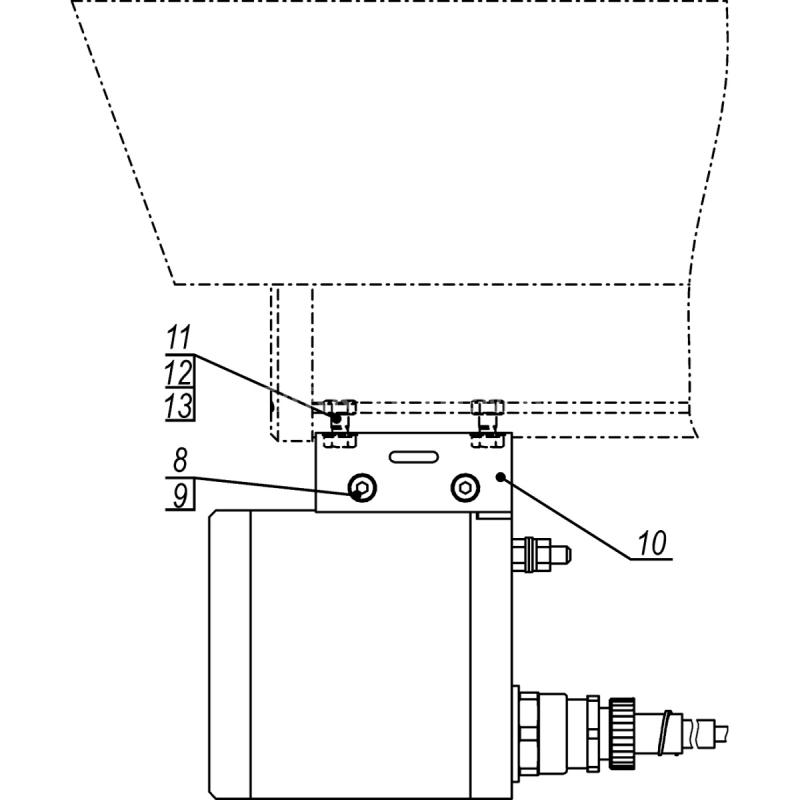

УСТАНОВКА ПРОЖЕКТОРА НА ВИДЕОКАМЕРЫ В ТЕРМОКОЖУХАХ ТГБ-4M EX И ТГБ-4M EX IIC

ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ ВАРИАНТЫ ПОДКЛЮЧЕНИЯ ПИТАНИЯ

ВАРИАНТЫ УПРАВЛЕНИЯ

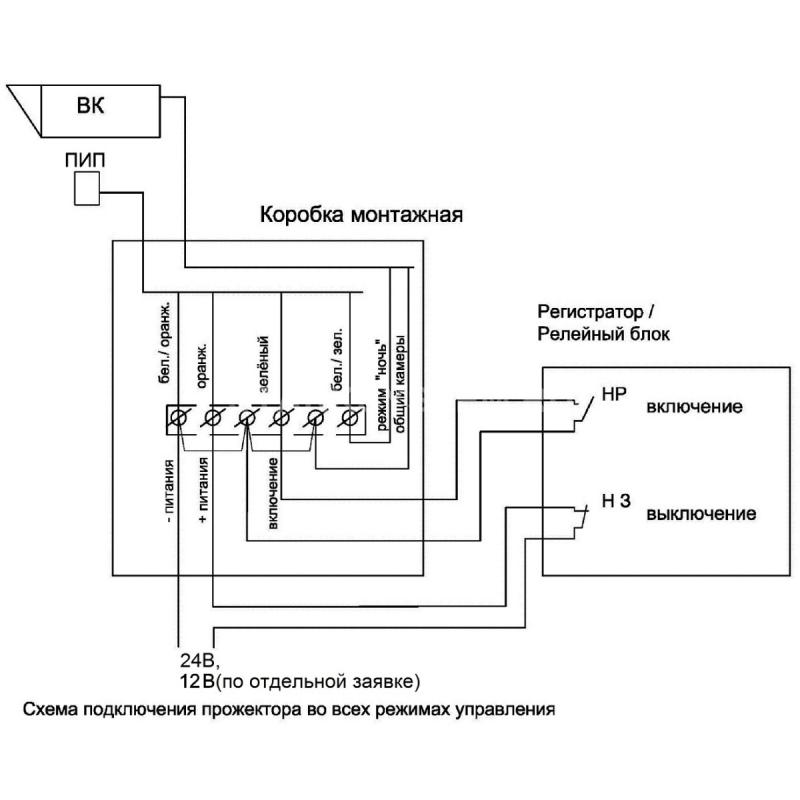

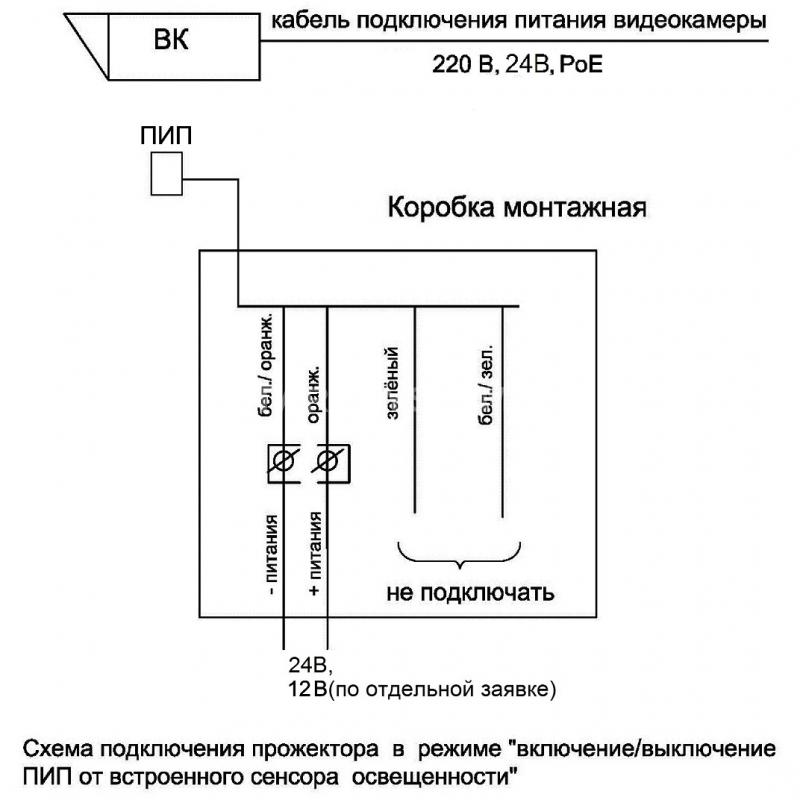

СХЕМЫ ПОДКЛЮЧЕНИЯ ПРОЖЕКТОРА

Технические характеристики Тахион ПБС-50/20 ВБ исп.88А

Дальность с ТВ камерой с чувств. 0,005 лк*, м 50 Предельная дальность с освещенностью 1 лк, м 70 Угол освещения 20° Напряжение питания, В DC 6,5 / 9,5 (обогрев 3 Вт) 0,25 / 3,25 Порог включения, лк 10 ± 5 Длина волны, нм 850 Длина кабеля питания./управления (4х0.5 мм²), м 1 Максимальная длина кабеля управления*** (рисунок 2 в), м, не более 300 Диапазон температуры окружающей среды при эксплуатации, °С -60 … +50 Влажность воздуха при +25 °С, % до 100 Масса с упаковкой, кг, не более 1,0 Материал корпуса сплав алюминиевый, покрытие – краска порошковая RAL9002**** Режим работы круглосуточный * Под дальностью обнаружения человека понимается расстояние, на котором возможно определение наличия фигуры человека в поле зрения камеры. ** Под заказ возможно изготовление ПИП-50/20 ВБ исп.88 А, ПИП-25/45 ВБ исп.88 А, ПИП-20/60 ВБ исп.88 А с напряжением питания 24 В DC ± 10 % (комплект модификации 024, см. гарантийный талон). *** Кабель UTP 2х0,22 в комплект поставки не входит. **** Другой цвет покрытия по отдельной заявке.
