Описание Сигма-ИС МПТ-10 "Рубикон"

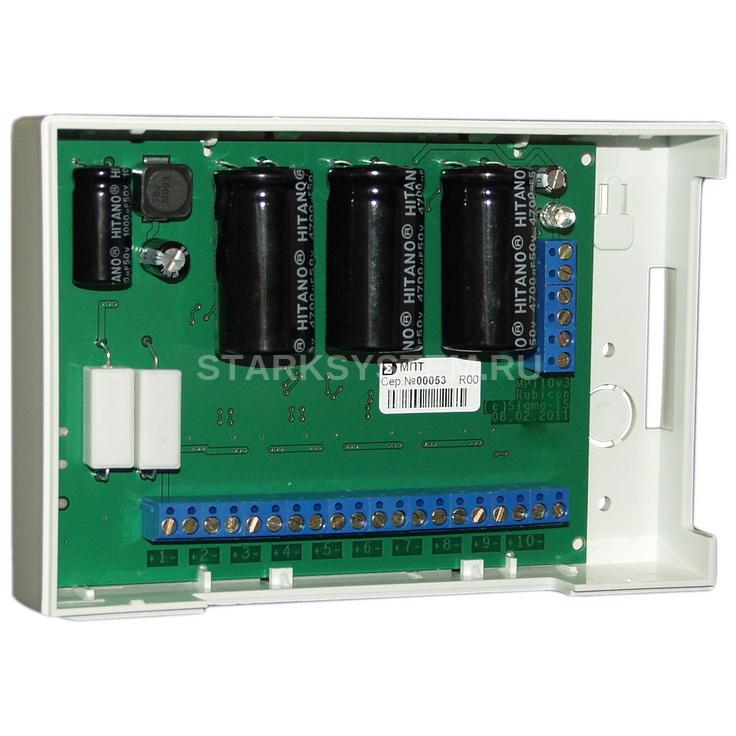

Сигма-ИС МПТ-10 "Рубикон"- адресный модуль пожаротушения (управления), входящий в состав АСБ «Рубикон», предназначен для подключения к системе неадресных оповещателей или пиропатронов с параметрами активации не превышающими 12В и 0,5А.

Модуль имеет 10 пар клемм для подключения  внешних цепей с нагрузками, способен выдавать на нагрузку напряжение до 12 В при токе до 0,5 А. При питании от адресного шлейфа модуль работает в импульсном режиме. Гарантированная длительность импульса 12В, 0,5 А составляет 0,7 сек, пауза до следующего импульса не более 10 сек. При ограничении выхода 12 В до 100мА (световые табло или порошковые модули типа «Буран») паузы между импульсами отсутствуют.

При подключении дополнительного источника питания выходное напряжение ограничивается напряжением этого источника питания,  ток всех нагрузок может достигать 0,5А постоянно без пауз.

МПТ-10 "Рубикон" осуществляет контроль шлейфов на обрыв и короткое замыкание, пропуская ток 5 мА через нагрузку. Не рекомендуется подключать на один шлейф более одного потребителя, поскольку модуль не сможет определить повреждение в одном из потребителей.

Модуль является интерфейсным модулем для подключения к системе нагрузок и сам по себе не осуществляет управление тушением. Принятие решения осуществляется на центральном контроллере системы (ППК Рубикон).

Технические характеристики Сигма-ИС МПТ-10 "Рубикон"

  • Ток потребления, максимальное значение, мА: в режиме ожидания - 1 в режиме активации - 30
  • Максимальное (активное) сопротивление проводов безадресного шлейфа, Ом: на мощную нагрузку - 10 на слаботочную нагрузку - 100
  • Минимальное сопротивление изоляции проводов безадресного шлейфа, кОм - 20
  • Ток выхода, мА: при тестировании цепи выхода, не более - 5 рабочий, не более - 500
  • Напряжение выхода, не более, В - 12
  • Максимальная емкость безадресного ШС, нФ - 20
  • Время выхода на рабочий режим после включения питания, не более, с - 200
  • Время задержки выдачи первого импульса на выход после получения команды, не более, с - 15
  • Максимальная средняя мощность на выход, Вт - 1
  • Степень защиты от воздействия окружающей среды по ГОСТ 14254-96 - IP20
  • Диапазон рабочих температур, °С - -10 … +60
  • Рабочий диапазон значений относительной влажности воздуха (максимальное значение соответствует температуре +25°С, без конденсации влаги) - 0…93%
  • Габаритные размеры, мм - 164x110x33
  • Масса, кг, не более - 0,35
