ИВС-сигналспецавтоматика УШК-01 (ВУОС)

Код товара: 1480886
Розн. цена: 190 руб
Ваша цена: 176 руб

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Описание

Описание ИВС-сигналспецавтоматика УШК-01 (ВУОС)

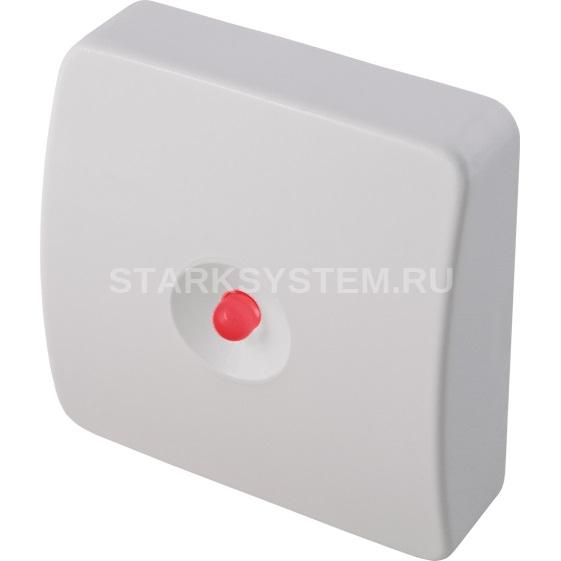

Устройства ИВС-сигналспецавтоматика УШК-01 (ВУОС) предназначены для применения в качестве выносных устройств оптической сигнализации (ВУОС) красного (оранжевого) цвета, для дублирования состояния встроенных оптических индикаторов пожарных извещателей типов ИП212-44, ИП212-54, ИП212-3М3 и аналогичных им.

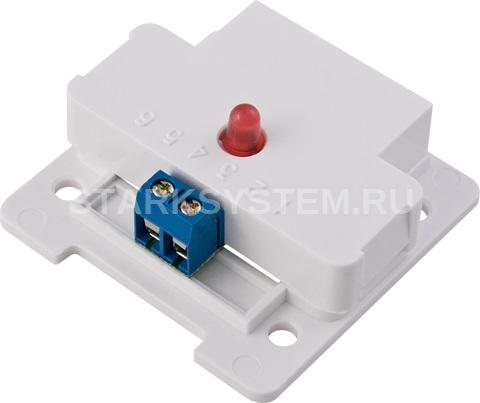

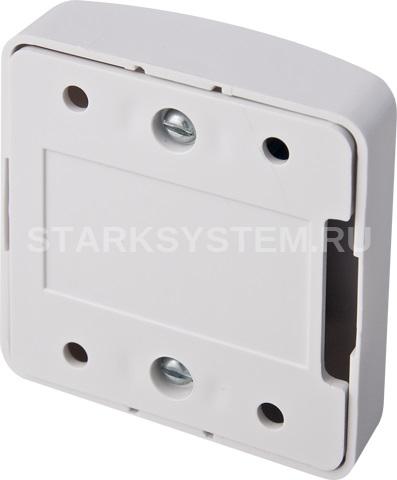

Конструкция устройств представляет собой пластмассовый корпус с установленной внутри платой, которая крепится к основанию крышкой посредством винтов. На плате расположены оптический индикатор, элементы электрической схемы и выходные колодки. Крепление устройства к строительным конструкциям осуществляется с помощью двух из четырех отверстий в основании, доступ к которым (как и к колодкам) обеспечивается после снятия корпуса, крепящегося посредством защелок. Электрическая схема УШК-01 приведена на рисунке.

В УШК-01 применен оптический индикатор красного (оранжевого) цвета свечения.

Технические характеристики ИВС-сигналспецавтоматика УШК-01 (ВУОС)

  • Максимально допустимый постоянный или импульсный ток питания устройств УШК-01, мА: 22
  • Цвета формируемых устройствами оптических сигналов УШК-01: красный (оранжевый)
  • Габаритные размеры устройств, мм: 55x55x21
  • Масса устройств, кг: не более 0,03

    Комплектность:

  • Устройство шлейфовое контрольное УШК-01 1
  • Комплект монтажных частей: Шайба прижимная: 2 Винт М3х8: 2 Гайка М3: 2 Шайба-гровер Ф 3: 2
  • Руководство по эксплуатации: 1/10
